Richtung von Scheinwerfer und vorderem Nebenscheinwerfer (für Europe)

Ausrichtung der Scheinwerfer

1. Pumpen Sie die Reifen auf den spezifischen Druck auf und entfernen Sie aus dem Fahrzeug alle Lasten außer Fahrer, Ersatzrad und Werkzeug.
2. Das Fahrzeug muss auf einem ebenen Boden stehen.
3. Ziehen Sie vertikale Linien (die vertikalen Linien gehen durch die respektiven Scheinwerfer-Zentren) und eine horizontale Linie (die horizontale Linie geht durch das Scheinwerfer-Zentrum) auf den Schirm.
4. Richten Sie bei normalem Zustand der Scheinwerfer und der Batterie die Scheinwerfer aus, so dass der hellste Teil auf die horizontale und die vertikalen Linien fällt.
5. Zur Ausrichtung des Fernlicht/Abblendlicht nach rechts oder links drehen Sie den Antrieb (2) im Uhrzeigersinn oder gegen den Uhrzeigersinn.

   Zur Ausrichtung des Fernlicht/ Abblendlicht nach oben oder unten drehen Sie den Antrieb (1) im Uhrzeigersinn oder gegen den Uhrzeigersinn.

Ausrichtung des vorderen Nebelscheinwerfers

Der vordere Nebelscheinwerfer kann auf die gleiche Weise wie die Frontscheinwerfer ausgerichtet werden.

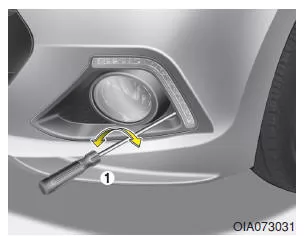

Bei normalen Bedingungen der vorderen Nebelscheinwerfer und der Batterie richten Sie die vorderen Nebelscheinwerfer aus. Zur Ausrichtung der vorderen Nebelscheinwerfer nach oben oder unten drehen Sie den Antrieb (1) im Uhrzeigersinn oder gegen den Uhrzeigersinn.

Ausrichtungspunkt

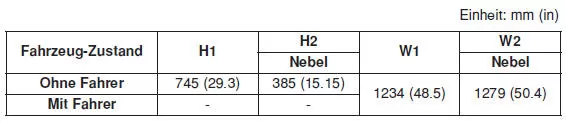

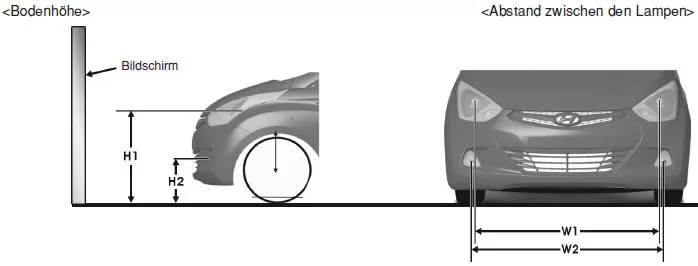

H1: Höhe zwischen dem Scheinwerfer-Glühlampenzentrum und dem Boden (Fernlicht/Abblendlicht)

H2: Höhe zwischen dem Nebelscheinwerfer-Glühlampenzentrum und dem Boden

W1: Abstand zwischen den beiden Scheinwerfer-Glühlampenzentren (Fernlicht/Abblendlicht)

W2: Abstand zwischen den Nebelscheinwerfer-Glühlampenzentren

Basierend auf 10 m Schirm

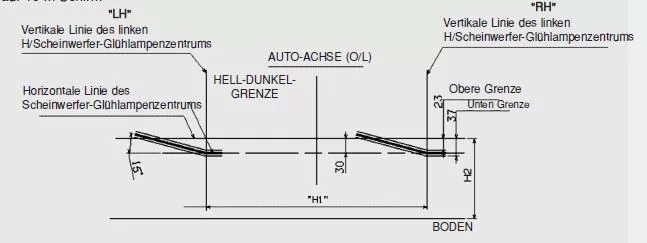

Scheinwerfer-Abblendlicht (LHD seite)

1. Schalten Sie das Abblendlicht ohne Fahrer an.

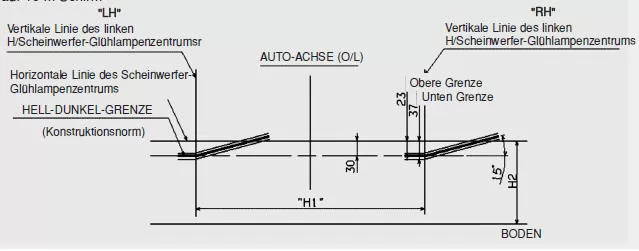

2. Die Hell-Dunkel-Grenze sollte auf die im Bild gezeigte Hell-Dunkel-Grenze projiziert werden
3. Beim Ausrichten des Abblendlichts muss die vertikale Ausrichtung nach der horizontalen Ausrichtung erfolgen.
4. Wenn die Scheinwerfer-Leuchtweitenregelung ausgerüstet ist, justieren Sie den Scheinwerfer-Leuchtweitenregelungsschalter mit = Positionen.

Basierend auf 10 m Schirm

Scheinwerfer-Abblendlicht (RHD seite)

1. Schalten Sie das Abblendlicht ohne Fahrer an.
2. Die Hell-Dunkel-Grenze sollte auf die im Bild gezeigte Hell-Dunkel-Grenze projiziert werden
3. Beim Ausrichten des Abblendlichts muss die vertikale Ausrichtung nach der horizontalen Ausrichtung erfolgen.
4. Wenn die Scheinwerfer-Leuchtweitenregelung ausgerüstet ist, justieren Sie den Scheinwerfer-Leuchtweitenregelungsschalter mit = Positionen.

Basierend auf 10 m Schirm

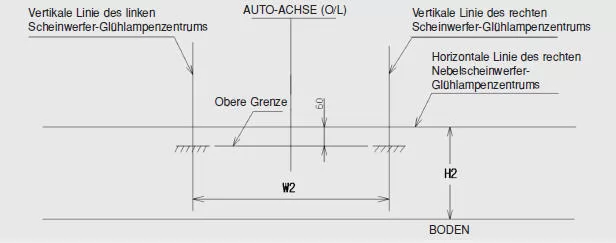

Nebelscheinwerfer

1. Schalten Sie den Nebelscheinwerfer Fahrer (75 kg) an.
2. Die Hell-Dunkel-Grenze sollte im gestatteten Bereich (schattierte Region) projiziert werden.

Ersetzen Glühlampe Seitenblinker

Wenn die leuchte nicht mehr funktioniert, empfehlen wir, dass der Wagen durch einen autorisierten HYUNDAI-Händler überprüft werden.

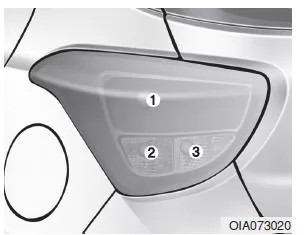

Glühlampen der hinteren Kombileuchte ersetzen

1. Stopp- und Rücklicht
2. Blinker hintere
3. Blinklicht

1. Öffnen Sie den Heckklappe

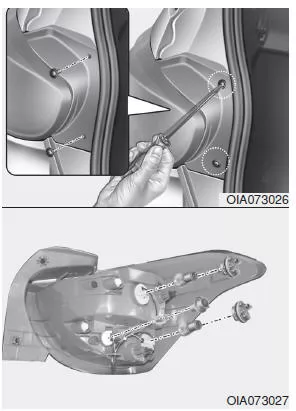

2. Lösen Sie die Halteschrauben der Leuchte mit einem Kreuzschraubendreher.
3. Bauen Sie die Leuchte aus der Karosserie aus.
4. Nehmen Sie die Fassung aus der Einheit, indem Sie sie nach links drehen, bis die Laschen an der Fassung mit den Schlitzen an der Einheit zur Deckung kommen.
5. Nehmen Sie die Glühlampe aus der Fassung, indem Sie sie hineindrücken und nach links drehen, bis die Laschen an der Glühlampe mit den Schlitzen an der Fassung zur Deckung kommen. Ziehen Sie die Glühlampe aus der Fassung.
6. Setzen Sie eine neue Glühlampe in die Fassung ein, indem Sie sie drehen, bis sie einrastet.
7. Setzen Sie die Fassung in der Einheit ein, indem Sie die Laschen an der Fassung mit den Schlitzen an der Einheit zur Deckung bringen. Drücken Sie die Fassung in die Einheit und drehen Sie sie nach rechts.
8. Bauen Sie die Leuchte wieder ein.

Nebelschlussleuchte (ausstattungsabhängig)

1. Die hintere Reifen- und Radabdeckung entfernen
2. Nehmen Sie die Fassung aus der Einheit, indem Sie sie nach links drehen, bis die Laschen an der Fassung mit den Schlitzen an der Einheit zur Deckung kommen.
3. Nehmen Sie die Glühlampe aus der Fassung, indem Sie sie hineindrücken und nach links drehen, bis die Laschen an der Glühlampe mit den Schlitzen an der Fassung zur Deckung kommen. Ziehen Sie die Glühlampe aus der Fassung.
4. Setzen Sie die neue Glühlampe in die Fassung ein.
5. Bauen Sie die Leuchte wieder ein.

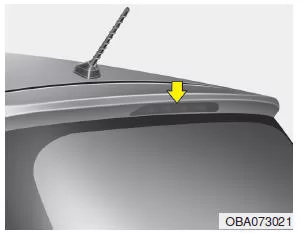

Glühlampe der Dritten Bremsleuchte ersetzen

Wenn die leuchte nicht mehr funktioniert, empfehlen wir, dass der System durch einen autorisierten HYUNDAI-Händler überprüft werden.

Glühlampe der Kennzeichenbeleuchtung ersetzen

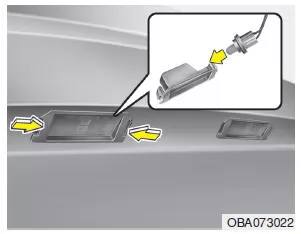

1. Bauen Sie die Leuchte aus, indem Sie die Rastklammern mittels Schraubendreher nach innen drücken.
2. Trennen Sie die Lampenfassung und die Leuchte durch drehen der Lampenfassung im Gegenuhrzeigersinn bis die Rastnasen der Fassung auf die Aussparungen in der Leuchte ausgerichtet sind.
3. Entfernen Sie die Glühlampe durch gerade herausziehen.
4. Setzen Sie die neue Glühlampe in die Fassung ein.
5. Setzen Sie die Fassung und die Leuchte wieder zusammen.
6. Bauen Sie die Leuchte wieder ein.

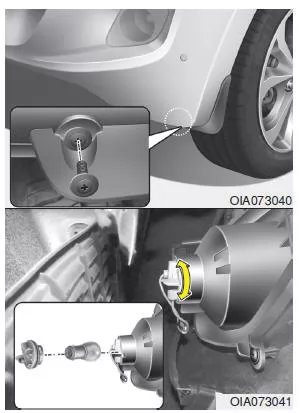

Scheinwerfer, Positionslicht, Blinker, Nebelscheinwerfer vorne Glühlampe ersetzen

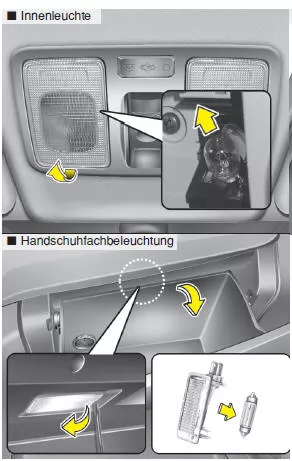

Glühlampe der Innenbeleuchtung ersetzen
