Ford Ka: Ersatz der sicherungen

Allgemeines

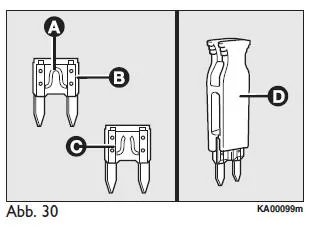

Abb. 30

Die Sicherungen sind ein Schutzelement für elektrische Schaltkreise, die bei Defekten oder unsachgemäßen Eingriffen an einem Schaltkreis durchbrennen.

Wenn eine Vorrichtung nicht funktioniert, muss deshalb zuerst die entsprechende Sicherung überprüft werden: das Leiterelement A darf nicht unterbrochen sein, Andernfalls muss die durchgebrannte Sicherung durch eine andere mit dem gleichen Amperewert (gleiche Farbe) ausgewechselt werden.

B unversehrte Sicherung.

C Sicherung mit unterbrochenem Leitungselement.

Die durchgebrannte Sicherung ist mit der Pinzette D herauszunehmen, die sich auf dem Sicherungsverteiler links auf dem Armaturenbrett befindet.

Für die Erkennung der Sicherung, in der Tabelle auf den nächsten Seiten nachsehen.

Ford Ka. ALLGEMEINES

ACHTUNG

Sollte die Sicherung erneut durchbrennen, wenden Sie sich an das Ford-Kundendienstnetz.

Eine defekte Sicherung darf niemals durch Metalldrähte oder andere Materialien ersetzt werden.

ACHTUNG

Die Sicherung darf niemals durch eine neue mit höherer Stromstärke ersetzt werden; BRANDGEFAHR.
Wenn eine Hauptsicherung (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) durchgebrannt ist, wenden Sie sich bitte an das Ford- Kundendienstnetz.
Vor dem Auswechseln einer Sicherung immer sicherstellen, dass der Zündschlüssel abgezogen ist und/oder alle Verbraucher ausgeschaltet sind.
Wenn eine Hauptsicherung zum Schutz der Sicherheitssysteme (Airbagsystem, Bremssystem), der Triebwerkssysteme (Motorsystem, Getriebesystem) oder des Lenksystems ausgelöst wird, wenden Sie sich bitte an das Ford- Kundendienstnetz.

Ford Ka. ALLGEMEINES

Lage der sicherungen

Sicherungen am Armaturenbrett

Linkslenkung

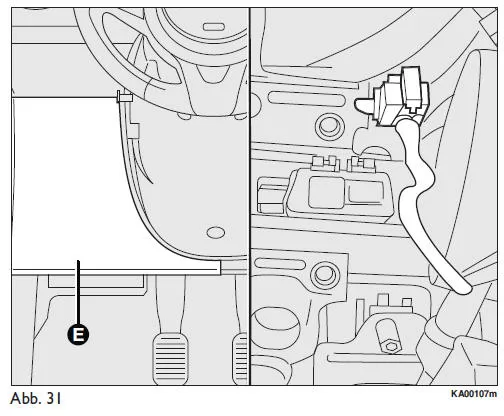

Zum Zugriff auf die Sicherungen muss die mit Druck angebrachte Abdeckung E entfernt werden.

Die 5A-Sicherung zum Abtauen der Außenspiegel befindet sich, wie in Abb. 31 gezeigt, im Bereich des Diagnoseanschlusses.

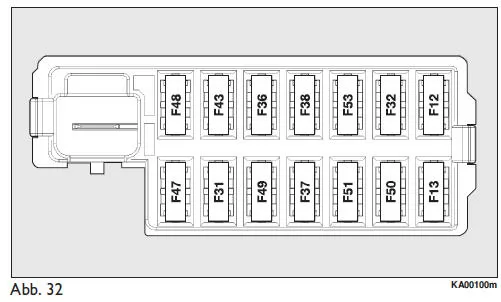

Im unteren Bereich, neben der Pedalhalterung, befindet sich der Verteiler Abb. 32.

Versionen mit Rechtslenkung

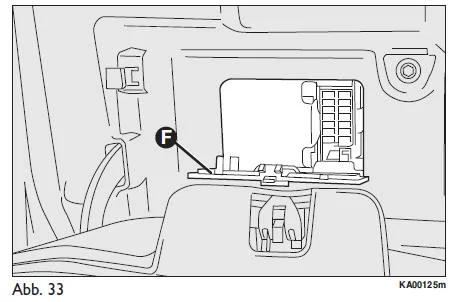

Um zur in Abb. 32 gezeigten Schmelzsicherung Zugang zu haben, die Klappe F im Inneren des Handschuhfachs Abb. 33 öffnen.

Ford Ka. Sicherungen am Armaturenbrett

Motorsteuergerät

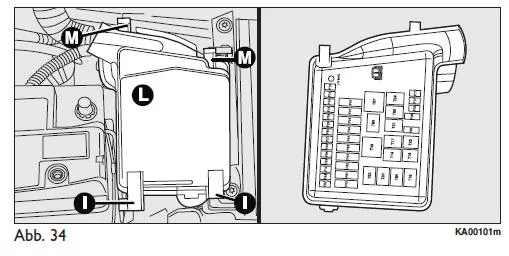

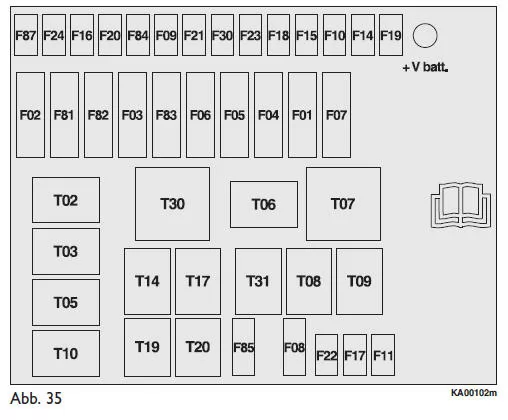

Abb. 34 und 35

Ein zweites Steuergehäuse befindet sich auf der rechten Seite des Motorraumes, neben der Batterie. Zu Zugang dazu, auf die Vorrichtung I drücken, die Laschen M lösen und den Deckel L abnehmen.

Die Nummerierung zur Kennzeichnung des elektrischen Bestandteils, das jeder Sicherung entspricht, ist auf der Rückseite des Deckels sichtbar.

Ford Ka. Motorsteuergerät

Wenn eine Reinigung des Motorraumes erforderlich ist, ist darauf zu achten, den Wasserstrahl nicht direkt auf das Steuergehäuse im Motorraum zu richten.

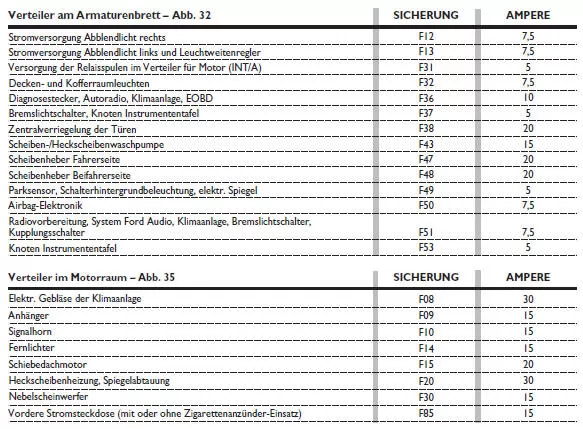

ZUSAMMENFASSENDE TABELLE DER SICHERUNGEN

Ford Ka. ZUSAMMENFASSENDE TABELLE DER SICHERUNGEN
