Ford Ka. HECKLEUCHTEN


Zum Austauschen einer Glühlampe wie folgt vorgehen:

  • die Hecktür öffnen;
  • die beiden Befestigungsschrauben A-Abb. 19 lösen und die Lichtgruppe axial herausziehen ohne sie zu drehen;
  • die Glühlampenhalterung nach Lösen der vier Blockierschrauben aus ihrer Halterung ziehen B-Abb. 20.
  • die Leuchten durch leichtes Drücken und Drehen entgegen dem Uhrzeigersinn herausziehen.

Die Glühlampen haben folgende Anordnung Abb. 21:

C - Position/Bremslicht (oberer Bogen); D - Richtungsanzeiger; E - Position (unterer Bogen); F - Rückwärtsgang (rechter Scheinwerfer) /Nebelschlussleuchte (linker Scheinwerfer); - Rückwärtsgang (linker Scheinwerfer) /Nebelschlussleuchte (rechter Scheinwerfer).

Ford Ka. HECKLEUCHTEN

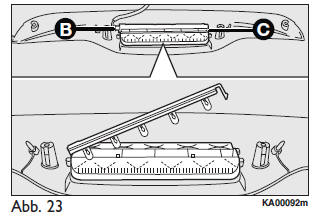

3. BREMSLEUCHTE Abb. 22-23

Zum Austauschen einer Glühlampe wie folgt vorgehen:

  • die beiden Befestigungsschrauben A herausdrehen,
  • die Gruppe herausziehen;
  • den elektrischen Verbinder B lösen;
  • die Glühlampenhalterung nach Lösen der beiden Befestigungsschrauben öffnen;
  • die mit Druck eingesetzte, zu wechselnde Glühlampe herausziehen und austauschen;
  • die Glühlampenhalterung schließen und beiden Befestigungsschrauben festschrauben;
  • die beiden Befestigungsschrauben A festschrauben,

Ford Ka. BREMSLEUCHTE Abb. 22-23


KENNZEICHENLEUCHTE - Abb. 24

Ford Ka. KENNZEICHENLEUCHTE


Gehen Sie zum Auswechseln der Glühlampen wie folgt vor:

  • auf den vom Pfeil angegebenen Punkt einwirken und das durchsichtige Element A- entfernen;
  • die mit Druck eingesetzte, zu wechselnde Glühlampe herausziehen und austauschen;
  • die Lichtscheibe wieder anbauen.
